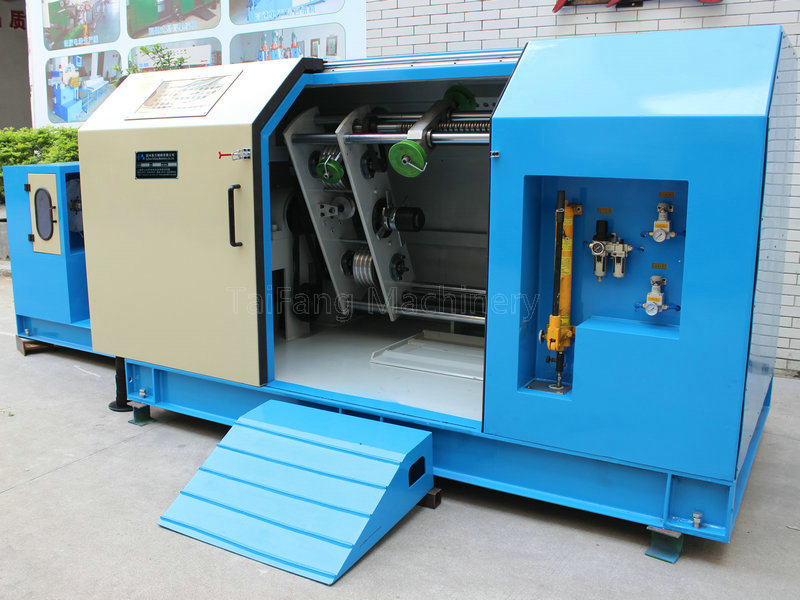

旋框式單絞成纜機
發布時間：2024-08-16 11:51:01 人氣：2315
一、【用途 Application】：
適用于各類電源線、數據纜、控制電纜以及其他特種線纜的芯線絞合成纜，并同時完成中心包帶及側放包帶。
二、【設備組成 Structure of Equipment】：
放線架（主動放線、被動放線、主動退紐放線，被動退扭放線）、單絞機主機、中心包帶機、側放包帶、計米裝置、電控系統等。
三、【技術特點 Technique Feature】：
1. 放線裝置由兩臺雙盤放線架組成，可布置一直線或背靠背。
2. 主動放線采用PLC全電腦控制，恒張力控制，保證四對絞線絞合均勻，節距穩定。
3. 單節距絞合，絞合節距穩定，有齒輪絞距與電腦絞距兩種機型，滿足客戶的不同需要。
4. 本機轉動體慣性小，轉速高，運行平穩。
四、【技術參數 Technique specifications】：
| 規格型號 | SF-630P | SF-800P | SF-1000P | SF-1250P |
| 卷取軸尺寸 | 630mm | 800mm | 1000mm | 1250mm |
| 供線軸尺寸 | 400-500-630mm | 400-500-630mm | 400-500-630mm | 400-500-630mm |
| 適用線徑 | 0.5-3.0 | 0.5-5.0 | 0.5-5.0 | 0.5-5.0 |
| 絞合線徑 | MAX15mm | MAX20mm | MAX25mm | MAX30mm |
| 絞距 | 10-180mm | 20-300mm | 30-300mm | 30-300mm |
| 轉速 | 600RPM | 550RPM | 500RPM | 450RPM |
| 動力 | 7.5HP | 10HP | 15HP | 20HP |
| 剎車器 | 氣動式剎車裝置 | 氣動式剎車裝置 | 氣動式剎車裝置 | 氣動式剎車裝置 |
| 包帶裝置 | S/Z絞向，盤徑300mm | S/Z絞向，盤徑300mm | S/Z絞向，盤徑300mm | S/Z絞向，盤徑300mm |
| 電氣控制 | PLC全電腦控制 | PLC全電腦控制 | PLC全電腦控制 | PLC全電腦控制 |
